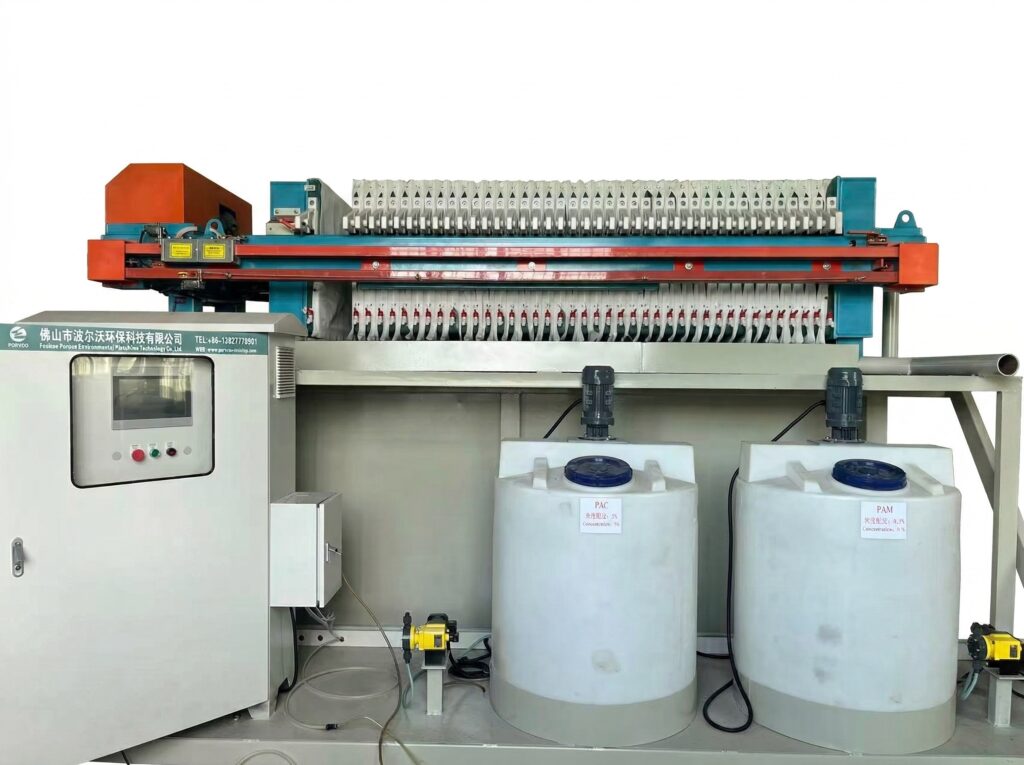

Una prensa de filtro de cámaras empotradas separa una suspensión bombeable en filtrado y torta de filtración al introducirla a presión en cámaras de volumen fijo. Cada cámara está formada por placas empotradas que encajan entre sí; la tela filtrante retiene los sólidos y el líquido pasa a través de ella hasta las salidas de filtrado.
Se trata de una configuración de filtro-prensa relativamente sencilla que permite evaluar si la filtración a presión por sí sola puede cumplir con las condiciones requeridas para la torta y el ciclo de producción. La selección final sigue dependiendo de la suspensión, el objetivo de la filtración, el programa de funcionamiento, el espacio disponible y el nivel de automatización de la manipulación requerido.
Comprueba los lodos de tu prensa de filtro de cámaras o consultar el Guía para la selección de prensas de filtro industriales.
¿Qué es una prensa de filtro de cámara empotrada?
Cada placa filtrante presenta una superficie de filtración empotrada. Cuando se cierra el conjunto de placas, dos huecos adyacentes forman una cámara de volumen fijo. La superficie de drenaje de cada placa está recubierta por una tela filtrante. La suspensión entra en las cámaras cerradas, los sólidos se acumulan en la tela y el filtrado pasa a través de la tela y de los conductos de drenaje de las placas hasta el sistema de descarga.
Esta construcción difiere de la de una prensa tradicional de placas y bastidores, en la que se instalan bastidores huecos independientes entre placas planas. Una prensa de cámara empotrada no utiliza esos bastidores independientes. Además, su proceso habitual de deshidratación no recurre al inflado de membranas: la presión la suministra la bomba de alimentación de la suspensión, mientras que el sistema de cierre hidráulico mantiene sellado el conjunto de placas.
Cuándo una prensa de filtro de cámara es la opción adecuada
Una prensa de cámara es una buena opción inicial cuando el proceso requiere una filtración a presión por lotes sin necesidad de un sistema de prensado secundario. Puede resultar adecuada cuando la suspensión forma una torta permeable y desprendible, y cuando la calidad requerida del filtrado, las condiciones de manipulación de la torta y el programa de producción pueden alcanzarse durante la fase de alimentación y filtración.
Condiciones que permiten realizar una evaluación mediante prensa de cámara
- La materia prima se puede acondicionar y bombear de forma constante hacia un paquete de placas cerrado.
- La filtración a presión estándar puede cumplir con los requisitos de manipulación o eliminación de la torta.
- El ciclo de producción por lotes puede adaptarse a las horas de funcionamiento disponibles y a la configuración del almacenamiento previo.
- Se prefiere una cámara de volumen fijo y una estructura de placas relativamente sencilla.
- La planta no necesita una etapa independiente de compresión de pasteles para alcanzar su objetivo de proceso.
Cuándo comparar otra configuración
Si no es posible alcanzar el objetivo de forma fiable únicamente mediante filtración a presión, o si el estado de la torta y las limitaciones del ciclo justifican una etapa adicional de deshidratación, compare el proceso con un filtro prensa de membrana. Esa decisión debería basarse en ensayos representativos con lechada y en los requisitos generales del sistema, y no únicamente en el nombre del producto.
Secuencia de funcionamiento de la prensa de filtro de cámara empotrada
- Cierra y fija el paquete de placas. El sistema de cierre une las placas y mantiene la fuerza de sellado que requiere el diseño de la prensa.
- Introduce la pasta. La bomba de alimentación llena las cámaras de volumen fijo a través del conducto de alimentación configurado.
- Cuélalo y dale forma a la torta. El líquido atraviesa la tela filtrante y la superficie de drenaje, mientras que los sólidos retenidos se acumulan a ambos lados de cada cámara. El caudal del filtrado suele disminuir a medida que aumenta la resistencia de la torta.
- Finaliza la etapa de filtración configurada. El punto final puede controlarse mediante criterios validados de presión, tiempo, caudal de filtrado u otros criterios del proceso. El lavado opcional de la torta, el soplado del núcleo o el soplado con aire solo se incluyen aquí cuando se especifican para la aplicación.
- Abre la prensa y retira la torta. Una vez que se ha liberado la presión de alimentación de forma segura, las placas se separan y las tortas se retiran o se dejan caer al sistema de recogida.
- Revisar y limpiar. Los operarios comprueban el estado de la tela, las superficies de sellado, la alineación de las placas y el comportamiento del filtrado antes del siguiente ciclo. El lavado de la tela puede realizarse de forma manual o automática, según la configuración suministrada.
Placas empotradas, paños y descarga del filtrado
Hueco de la placa y profundidad de la cámara
El hueco de la placa determina el volumen disponible de la cámara y el espesor nominal de la torta. Una cámara más profunda no es necesariamente mejor: hay que evaluar conjuntamente la permeabilidad de la torta, la uniformidad del llenado, el comportamiento de descarga y el ciclo requerido. El tamaño de las placas, la profundidad de la cámara y el número de placas deben seleccionarse a partir de los datos del proceso y, cuando sea necesario, de ensayos de filtración.
Disposición de la alimentación
La suspensión puede entrar a través de un conducto de alimentación central o en esquina, según la placa seleccionada y el diseño del proceso. La ruta de alimentación debe distribuir la suspensión a través del paquete de placas cerrado sin que el circuito de la suspensión se mezcle con los conductos independientes del filtrado.
Descarga de filtrado abierta o cerrada
En el caso de la descarga abierta, el filtrado de cada placa se puede observar en las salidas externas, lo que puede ayudar a los operarios a identificar un problema de retención en la tela. En el caso de la descarga cerrada, el filtrado se recoge a través de orificios internos y se conduce a un colector. La disposición correcta depende de los requisitos de contención, observación, tuberías y del emplazamiento.
Selección de juntas y telas filtrantes
Las placas empotradas pueden utilizar superficies de sellado sin junta o un sistema con sellado y junta, en función del diseño de placa previsto para el proyecto. El material textil, el tejido, la permeabilidad al aire, el acabado superficial y el método de fijación deben adaptarse al comportamiento de las partículas, al objetivo del filtrado, a la temperatura y al entorno químico. Estas elecciones influyen en la claridad, la liberación de la capa de filtro, la frecuencia de limpieza y la vida útil.
Configuración de la máquina y opciones de automatización
La construcción con cámara empotrada caracteriza la tecnología de las placas, pero no determina el nivel de automatización. Una prensa de cámara puede configurarse con funciones de manipulación manuales, semiautomáticas o automáticas. PORVOO debe confirmar qué funciones y combinaciones están disponibles para la máquina seleccionada.
| Área del sistema | Función básica | Decisiones de configuración |
|---|---|---|
| Marco y cierre | Sujeta y sella el conjunto de placas para la filtración | Estructura, sistema hidráulico, protecciones y enclavamientos de seguridad |
| Paquete de placas | Crea cámaras empotradas de volumen fijo | Tamaño de la placa, número de placas, profundidad del rebaje, posición de alimentación, material y tipo de sellado |
| Tela filtrante | Retiene los sólidos y deja pasar el filtrado | Material, tejido, permeabilidad, acabado y fijación |
| Circuitos de alimentación y de filtrado | Suministrar la suspensión y recoger el líquido separado | Tipo de bomba, tuberías, válvulas, instrumentos, recorrido del filtrado abierto o cerrado |
| Manipulación de placas | Abre el envase para la salida de la tarta | Cambio de placas manual o automático y ayuda para desmoldar el bizcocho |
| Limpieza y recogida | Facilita el cuidado de los tejidos y la manipulación de materiales | Lavado de paños, bandejas de goteo, recogida de pasteles o interfaz con la cinta transportadora |
| Controla | Coordina las funciones operativas proporcionadas | Controles locales, instrumentos y ámbito de aplicación de los PLC y las HMI |
El rendimiento depende de la lechada y del ciclo completo
No es posible elegir una prensa de cámara adecuada basándose únicamente en el caudal. La humedad del pastel, la claridad del filtrado, el tiempo de llenado, el tiempo de filtración y el comportamiento durante la descarga dependen de la interacción entre las distintas condiciones del proceso.
- Origen de los lodos, concentración de sólidos y carga diaria de sólidos
- Distribución granulométrica, forma, compresibilidad y permeabilidad
- Química del acondicionamiento e historial de mezclas
- Curva de la bomba de alimentación, rampa de presión y control del punto final
- Tamaño de la placa, profundidad de la cámara, número de placas y distribución del relleno
- Material de la tela filtrante, estado y prácticas de limpieza
- Temperatura, pH, contenido de disolvente y compatibilidad de los materiales
- Horario de funcionamiento disponible, capacidad de almacenamiento por lotes y tiempo de descarga de la torta
Se recomienda realizar ensayos de filtración representativos cuando los datos previos no permitan determinar la formación de la torta, la calidad del filtrado ni el comportamiento de desprendimiento. Cualquier capacidad o resultado relativo a la torta que se indique debe estar vinculado a la suspensión sometida a ensayo y a las condiciones de funcionamiento definidas.
El ajuste de la aplicación viene determinado por el comportamiento de la lechada
Las prensas de cámara empotrada se tienen en cuenta para lodos industriales y de tratamiento de aguas que pueden formar una torta estable mediante filtración a presión con bomba. Las especificaciones del fabricante por sí solas no bastan para demostrar su idoneidad. Un análisis detallado de la aplicación permite determinar la carga de sólidos, la fase líquida, el comportamiento de las partículas, el método de acondicionamiento, la calidad requerida del filtrado, el destino de la torta y el programa de lotes.
Entre los contextos de evaluación habituales se incluyen los lodos de aguas residuales industriales, las suspensiones procedentes del procesamiento de piedra o cerámica, los sólidos de las aguas de lavado de minerales y los lodos precipitados que contienen metales. La suspensión debe demostrar, además, una formación adecuada de la torta, una calidad adecuada del filtrado y un comportamiento adecuado en cuanto a la liberación. Para una comparación más amplia de las tecnologías, véase equipos de filtración industrial.
Instalación, funcionamiento y mantenimiento
Planificar las interfaces
- Proporcionar una fuente de alimentación controlada y una bomba seleccionada en función de las variaciones en el caudal y la presión que se producen durante el ciclo.
- Canalizar el filtrado para que los operarios puedan tomar muestras, observarlo o contenerlo según lo requiera el diseño de vertido seleccionado.
- Permitir el acceso para el desplazamiento de las placas, la sustitución de los paños, el mantenimiento del colector y la inspección en condiciones de seguridad.
- Deja un espacio libre suficiente debajo o al lado de la prensa para la descarga, recogida y retirada de los pasteles.
- Coordina el drenaje, la gestión del agua de lavado, las protecciones, las plataformas y los puntos de bloqueo con el plano de la obra.
Proteger el estado del conjunto de placas
Antes de cerrar el sistema, mantén las superficies de sellado libres de residuos de torta y comprueba que las placas y las telas estén alineadas. Durante el funcionamiento, investiga las fugas anómalas, el filtrado irregular, el filtrado turbio o el llenado incompleto, en lugar de compensarlo con un cambio de presión no autorizado. Tras la descarga, inspecciona la fijación de las telas, la obstrucción, los daños y las zonas de sellado de las placas con la periodicidad establecida para la suspensión y el servicio.
Realizar el mantenimiento del sistema completo de alimentación y filtración
El alcance del mantenimiento no se limita al bastidor de la prensa. La bomba de alimentación, las válvulas, los instrumentos, las tuberías de filtrado, el cierre hidráulico, el equipo de desplazamiento de placas y los dispositivos de seguridad influyen en la repetibilidad del funcionamiento. Los consumibles y los repuestos críticos deben determinarse en función de la configuración final de las placas, las telas, la bomba y el sistema de automatización.
¿Cámara o membrana?
| Factor decisivo | Prensa de cámara empotrada | Prensa de membrana |
|---|---|---|
| Etapa de deshidratación primaria | Filtración a presión con bomba de alimentación | Filtración por presión inicial de la bomba de alimentación |
| Un poco más de tarta | No forma parte del mecanismo estándar de la cámara | Se incluye como una fase posterior, controlada de forma independiente |
| Motivos habituales para realizar una evaluación | La capa y el ciclo requeridos pueden conseguirse mediante filtración a presión convencional | Una etapa adicional de deshidratación podría aportar valor al proceso |
| Servicios y componentes | Sistema sin compresión-medio para el paquete de placas | Se necesitan componentes y controles de compresión adicionales |
| Pruebas de selección | Comportamiento representativo de la suspensión, estado requerido de la torta, objetivo del filtrado, objetivo del ciclo y coste total de explotación | |
Utiliza el Guía completa para la elección de prensas de filtro para la decisión general sobre la configuración, o revisar cómo un La prensa de membrana incorpora una fase de prensado secundaria.
Datos técnicos que debes definir para tu prensa de cámara
La propuesta definitiva deberá indicar los siguientes valores y diferenciar claramente entre el equipamiento de serie, el equipamiento opcional y las prestaciones dependientes de la aplicación.
| Campo | Qué debe incluir la oferta definitiva |
|---|---|
| Designación de la prensa y la placa | Modelo, formato de placa y construcción con cámara empotrada |
| Superficie de filtración y volumen de la cámara | Valores configurados para el número de placas y la profundidad de la cámara seleccionados |
| Condiciones máximas admisibles de alimentación | Límites de presión, temperatura, composición química y materiales |
| Disposición de la alimentación y el filtrado | Posición de alimentación, dimensiones de los orificios, colector y diseño de descarga abierta o cerrada |
| Materiales de construcción | Materiales de protección del bastidor, chapas, tejidos, ribetes y componentes en contacto con el líquido |
| Funciones instaladas | Cierre, desplazamiento de placas, limpieza, gestión de goteo, manipulación de la torta y controles |
| Resultado de la solicitud | Resultados relativos a la capacidad, el ciclo y el residuo/filtrado, en función de las condiciones de alimentación y de ensayo indicadas |
| Dimensiones y espacios libres de mantenimiento | Disposición general, área de funcionamiento, acceso para el mantenimiento y espacio libre para la caída de la torta |
Preguntas frecuentes
¿Es lo mismo una prensa de filtro de cámara empotrada que una prensa tradicional de placas y bastidor?
No. Una prensa de cámaras empotradas forma cada cámara entre dos caras empotradas de placas que encajan entre sí. Una prensa tradicional de placas y bastidores forma las cámaras mediante bastidores huecos independientes situados entre las placas. Aunque a veces se mezclan estos términos en el lenguaje habitual del mercado, no deben considerarse como el mismo tipo de construcción técnica.
¿La prensa de cámara empotrada comprime la torta con el cilindro de cierre hidráulico?
No. El sistema de cierre hidráulico mantiene el conjunto de placas cerrado y sellado. La deshidratación en el interior de una prensa de cámara empotrada estándar se lleva a cabo mediante la bomba de alimentación de lodos, a medida que el filtrado atraviesa la tela.
¿Todas las prensas de filtro de cámara empotrada son totalmente automáticas?
No. El término «cámara empotrada» se refiere a la estructura de las placas. El desplazamiento automático de las placas, el lavado de telas, las válvulas, las bombas, la manipulación de la torta y el control mediante PLC/HMI son opciones de configuración independientes.
¿Qué factores determinan la humedad del bizcocho y la duración del ciclo?
Entre los factores importantes se incluyen el contenido en sólidos de la materia prima, la permeabilidad y la compresibilidad de las partículas, el acondicionamiento, el comportamiento de la bomba de alimentación, la selección del tejido, la profundidad de la cámara, la distribución del llenado, el punto final de filtración y el tiempo de descarga. Los resultados deben estar vinculados a una suspensión y a unas condiciones de funcionamiento definidas.
¿Qué datos hay que tener en cuenta para elegir una prensa de cámara?
Indique el origen de la suspensión, la concentración de sólidos, la carga diaria de suspensión y de sólidos, el comportamiento de las partículas, el pH, la temperatura, la composición química, las horas de funcionamiento, las condiciones deseadas de la torta de filtración, el objetivo del filtrado, los servicios disponibles, las limitaciones del emplazamiento y el nivel de automatización de la manipulación requerido. Es posible que se necesite una muestra representativa para realizar las pruebas.
Solicitar una selección de prensa de la Cámara
Envíenos las condiciones de su proceso para que podamos evaluar de forma conjunta el paquete de placas, el sistema de alimentación, el tejido, la disposición del filtrado y las funciones operativas. Incluya cualquier resultado actual de deshidratación y explique qué aspectos deben mejorarse.
- Origen y composición de la lechada
- Caudal, volumen diario, concentración de sólidos y horas de funcionamiento
- Comportamiento de las partículas, pH, temperatura y compatibilidad química
- Calidad requerida del filtrado y condiciones de manipulación de la torta
- Servicios disponibles, superficie ocupada y distancia de seguridad de la descarga
- Funciones de manejo manuales o automáticas necesarias
